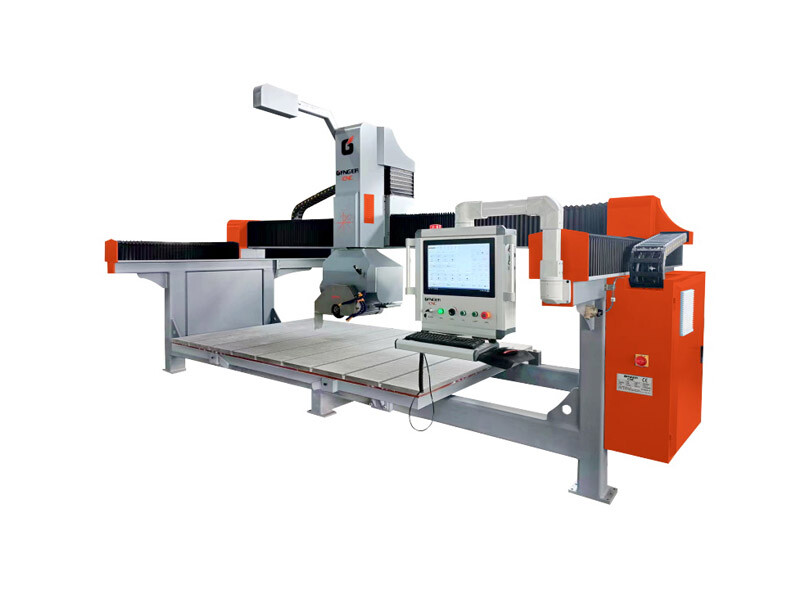

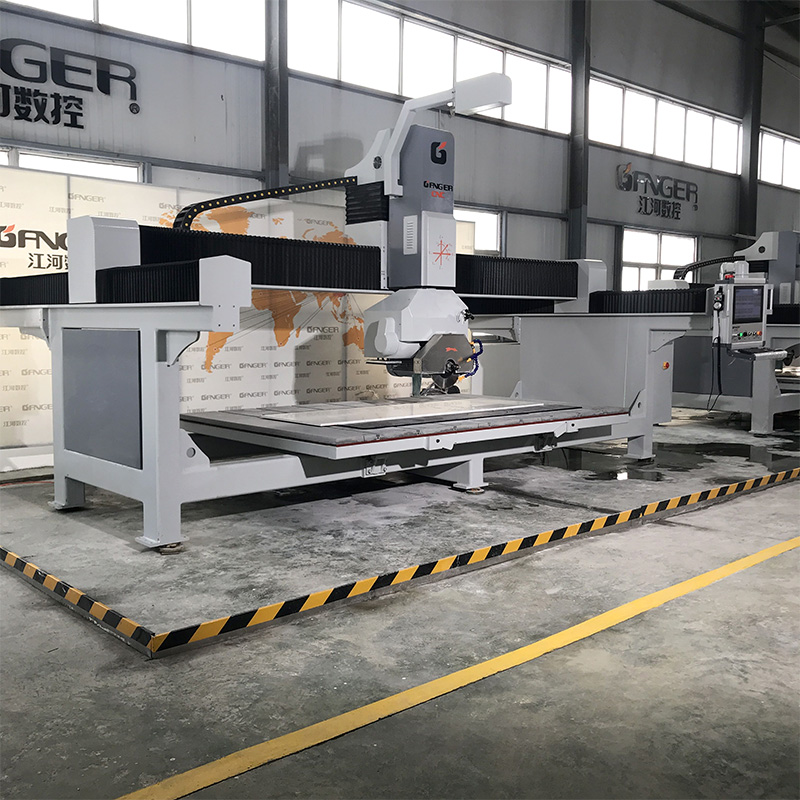

5-осевая мостовая пила GQ-3220DS
WhatsApp: +86 18615587055
Phone: +86 18615587055
Email: eric@gangercnc.tech
Отправить запрос

Machine Features.png


1. Пятиосевая XYZAC: ось A с автоматическим вращением от 0 до 90 градусов, ось C с автоматическим вращением от 0 до 360 градусов.

2. Вертикальная и горизонтальная резка, многоугловая диагональная резка.

3. Срез под углом на четырех сторонах (любой угол между 0-90 градусами).

4. Резка круга, эллипса, L-образных кромок, вырезов под раковину, дуговая резка.

5. Фрезерные головки, контурная обработка, перемещение с всасыванием.

6. Интеллектуальная система управления.

7. Стол наклоняется на 85 градусов для удобной загрузки плит.

8. Оснащено камерой.

9. Если есть поврежденный или дефектный участок, система может автоматически распознать дефектную зону и избежать ее или вручную определить и избежать.

10. Импорт файла EXCEL, включая размеры обработки резки и количество импорта, для автоматического макетирования и резки, повышая использование плиты.



Applicable Industries And Materials.png



Применимые отрасли: индустрия агломерата, производство строительных материалов, индустрия материалов для домашнего декора, резка мрамора, искусственного камня, кварцевого камня и других материалов.

Применимые материалы: агломерат, керамическая плита, кварцевый камень, мрамор и т.д.



Technical Parameters.png


Модель №GQ-3220DS
Метод программированияCAD& Руководство
Метод управленияCNC
Мощность главного двигателя15KW
Общая мощность29KW
Рабочее напряжение380 В, 60 Гц, 3 фазы, 4 линии

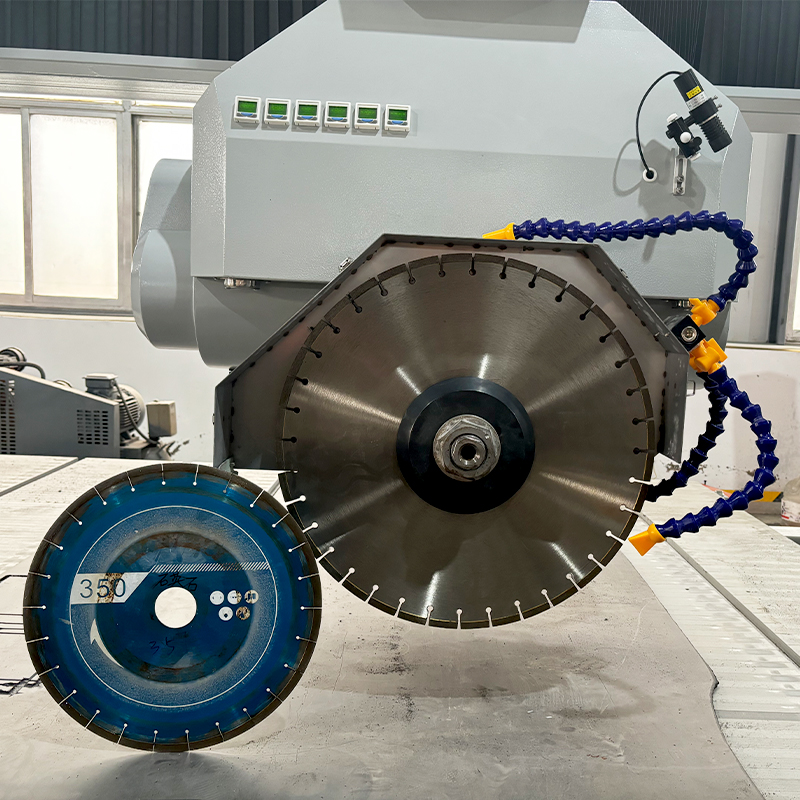

Скорость вращения лезвия/пилы3000/6000 об/мин (опционально, регулируемая)
Размер лезвия350-500mm
Толщина реза135mm
Рабочий ход по оси X3200mm
Рабочий ход по оси Y2000mm
Рабочий ход по оси Z500mm
Рабочий ход по оси AСвободное вращение на 360°
Рабочий ход по оси CАвтоматическая фаска 0-90°
Угол наклона столаСвободное вращение на 0-85°
Система смазкиС
Расход воды4 м³/ч
Размер рабочего стола3200*2000mm
Общие габариты5700*3300*3100mm
Вес4200KG
Загрузка 20-футового контейнера1
Функция камерыДа, определите размер разделочной доски и расположите на ней необходимые формы и размеры для совместной резки.
Импорт данных Excel для раскрояДа, импортируйте в EXCEL таблицу прямоугольных размеров резки и количества деталей, добейтесь автоматической раскладки и повысьте коэффициент использования листа.

· Спецификация

· Столешница

· Произвольная линия

· Фаска +/-45°

· Правильный многоугольник

· Профилирование

· Сетка

· Круг

· Сектор

· Живот лошади

· Перемещение с всасыванием

· Вложенность

· Квадратная плита/вырез под раковину

· Сверление/полировка

· Ввод DXF/NC

· С камерой


Product Details.png



ПЯТИОСЕВАЯ XYZAC

Ось A с автоматическим вращением от 0 до 90 градусов

Ось C с автоматическим вращением от 0 до 360 градусов

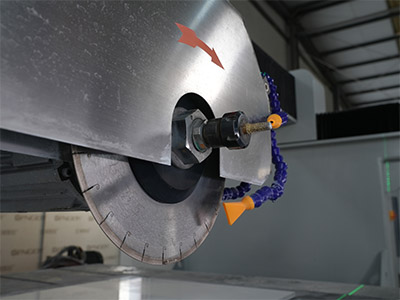

ПИЛЬНАЯ РЕЗКА

Резка профилей различных форм

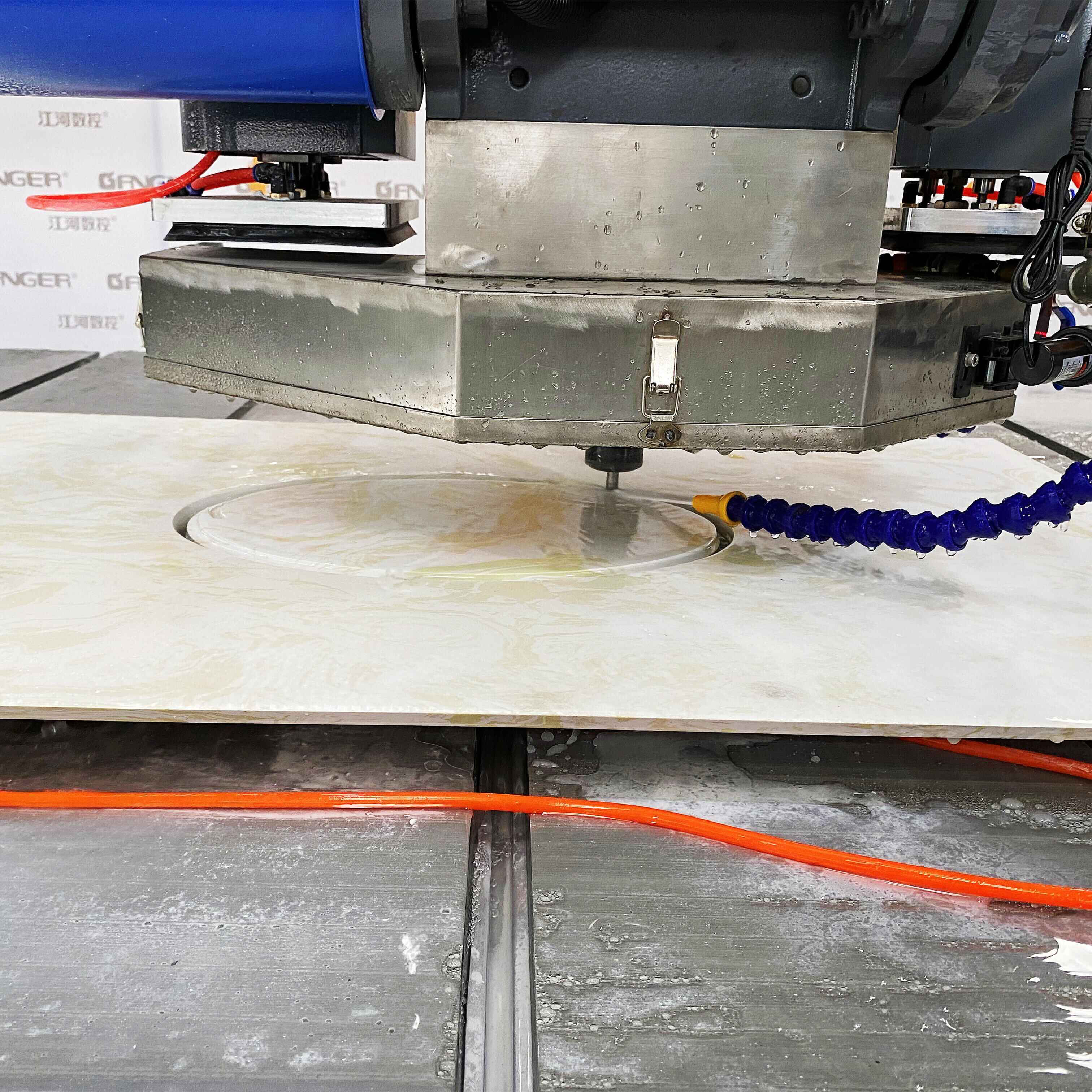

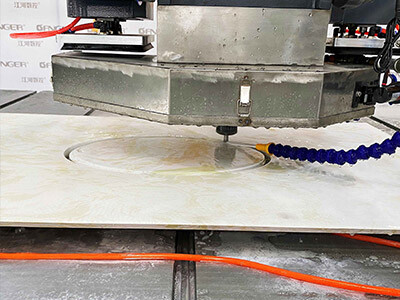

ФРЕЗЕРНАЯ ГОЛОВКА

Вырез под раковину, полировка кромки

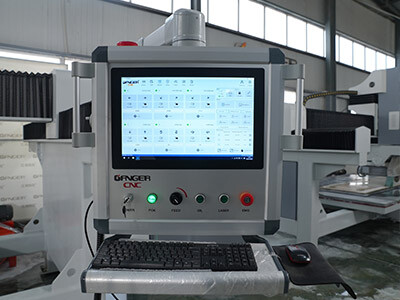

CNC КОНТРОЛЛЕР

Профессиональное ПО CAM, чтение DXE,

Файлы NC, постоянное обновление

 3220DS-Auto-nesting and simulation-1 (8).jpg

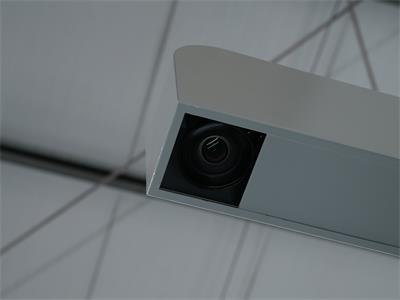

С КАМЕРОЙ

Считывание размера плиты

Рисование прямо на фото плиты

 SUCTION CUPS.jpg

ВАКУУМНЫЕ ПРИСОСКИ

Перемещение плиты для предотвращения перерезания










Больше приложений

БЕСПЛАТНО

Бесплатный процесс

анализ

365

Один год бесплатно

гарантия

24/7

24/7 онлайн

услуга

Бесплатное программное обеспечение

обучение

немедленно

руководство по установке

Бесплатное оборудование

обслуживание

Профессиональный

планирование семинара

Один год бесплатно

гарантия

Оборудование будущего

обновления

О нас

1.КОНТРОЛЬ КАЧЕСТВА

  • Профессиональные технические инженеры проверяют процесс обработки, чтобы гарантировать качество продукции.
  • Каждая машина будет работать около 24 часов и протестирована в течение 8 часов перед доставкой, чтобы гарантировать нормальное использование в вашей мастерской.

2.ГАРАНТИЯ И ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

  • Бесплатное обучение доступно здесь, Китай, или онлайн-обучающее видео
  • Гарантия 12 месяцев при нормальном использовании и пожизненное бесплатное обслуживание
  • Запасные части предоставляются бесплатно в случае возникновения каких-либо проблем в течение гарантийного срока.
  • Расходные материалы будут предлагаться по цене агентства при необходимости замены.

3. ДОСТУПНО ОБСЛУЖИВАНИЕ OEM

  • Рабочий размер XYZ настраивается в соответствии с вашими требованиями
  • Основные запасные части: двигатель, система, инвертор - выберите по своему вкусу
  • Марка машины и масляная окраска по индивидуальному заказу (доступен агент или минимальный заказ 10 комплектов)

4.ДОСТАВКА

  • Стандартная модель: 10-20 рабочих дней
  • Индивидуальная модель: Зависит от времени поставки специальных запасных частей

5.УСЛОВИЯ ОПЛАТЫ

  • T/T заранее
  • West union: доступно, если сумма менее 1000$, банковские сборы оплачивает покупатель
  • Перед оформлением оригинального аккредитива необходимо отправить черновик аккредитива для подтверждения.
